MT-7029 寶工 Pro'sKit 抗干擾型音頻網路PoE查線器(出貨不含電池)

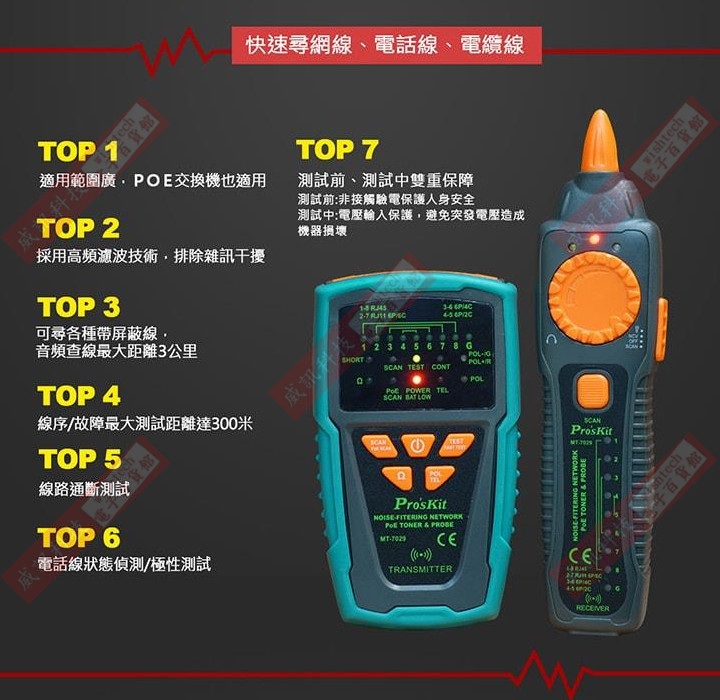

MT-7029 Pro'sKit 抗干擾型音頻網路PoE查線器 音頻查線最大距離3公里 *適用範圍廣,無信號干擾,適用於普通以太網絡交換機、PoE網絡交換機、電話網絡交換機、視頻監控等帶電尋線。 *可尋各種帶屏蔽線的網線、BNC線等。 線序/故障最大測試距離達300米 *可檢測網絡跳線接線順序、斷路、短路、交叉等狀況,也可直接接入交換機檢測網線通/斷。 *顯示各條線芯的線對表(Cable Map)接線順序。 *顯示通路、短路、斷路、交叉的現象和測試屏蔽/非屏蔽線 電話狀態/極性測試 *可檢測電話線路通斷、電話線路正/負極、來電震鈴等輔助功能齊全 使用安全有保障 *輸入保護,帶電尋線、測試時可有效保護儀器不受損壞。 *具有非接觸驗電(NCV) 交流90~1000V 。 MT-7029 音頻發射器 規格 音頻發射頻率 130KHz 音頻最大測試距離 3公里 線序/故障最大測試距離 300米 最大工作電流 ≦70mA 音色 單音調 可測試連接阜 TEST插座: 提供RJ45(8 pin)/RJ11(6 pin)線對測試 RJ45 SCAN插座: 提供RJ45(8pin)音頻尋線使用 RJ11 SCAN插座: 提供RJ11(6P/6C/4C/2C)音頻尋線使用。 適用電纜線 RJ45網路線Cat 5、5e、6(UTP/STP)、RJ11/12 電話線Cat 3 (6P/2C/4C/6C) 功能選擇 5 個按式開關(電源、尋線SCAN/PoE SCAN、線對TEST/FAST TEST、短路/導通Ω、電話極性/電話線狀態POL/TEL) 短路/導通測試 1個LED顯示 (線路≦300Ω),同軸電纜線和一般單芯/多芯絞線用鱷魚夾線測試 輸出信號電壓 8Vp-p 線序/故障指示 8個LED,快/慢雙速測試 網路線帶遮蔽指示燈 1個LED 電話線 正/負極性、狀態指示 1個雙色LED 電信設備和路由器活電測試 有 電壓保護 DC 48V 自動關機 約1小時 電池低壓指示 6.5V (電源指示燈閃爍) 電池 DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs) 外觀尺寸 (長×寬×高) 138×80×35 mm 重量 140公克 MT-7029 接收器 規格 音頻接收頻率 130KHz 最大工作電流 ≦115mA 可測試連接阜 RJ45(8 pin)/RJ11(6 pin) 共用插座 功能選擇 4段滑動開關(LED照明、非接觸驗電NCV、關機OFF、尋線SCAN) 耳機座 1個 信號強弱指示 1個雙色LED & 蜂鳴器 線序/故障指示 8個LED 網路線帶遮蔽指示 1個LED 非接觸驗電(NCV)指示 1個LED (交流90~1000V) 工作照明 1個LED 電源指示 1個LED 電池 DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs) 外觀尺寸 (長×寬×高) 203×50×32 mm 重量 95公克 配件 RJ45(8pin)網路線、RJ11(6pin)電話線、RJ11(6pin)對鱷魚夾線、耳機、攜存袋、使用手冊
音頻查線最大距離3公里

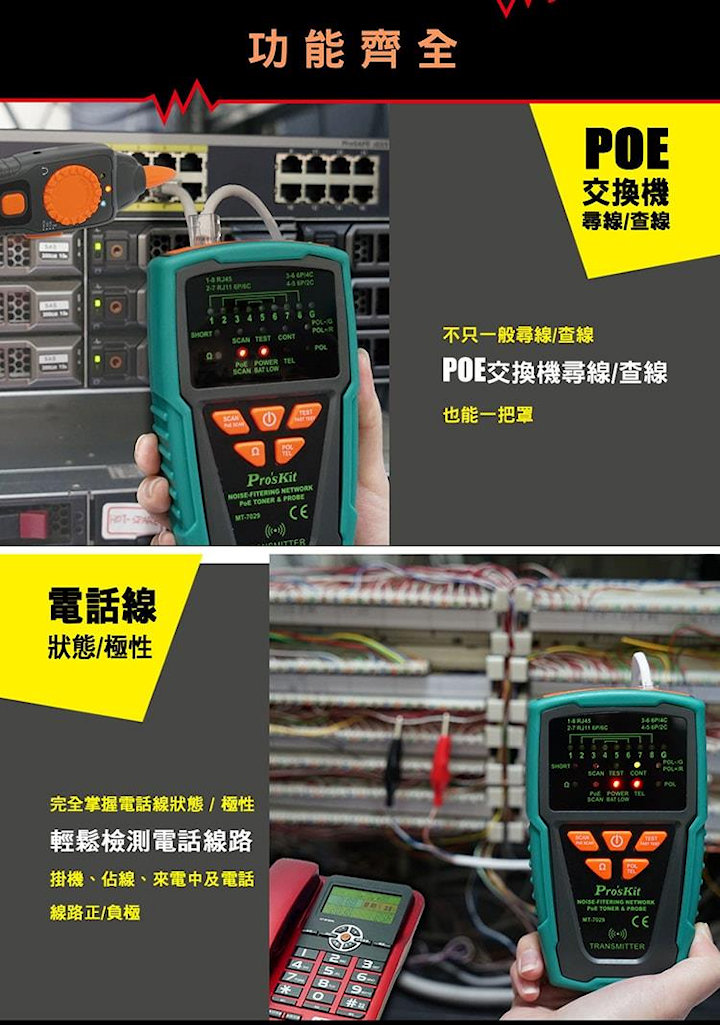

*適用範圍廣,無信號干擾,適用於普通以太網絡交換機、PoE網絡交換機、電話網絡交換機、視頻監控等帶電尋線。

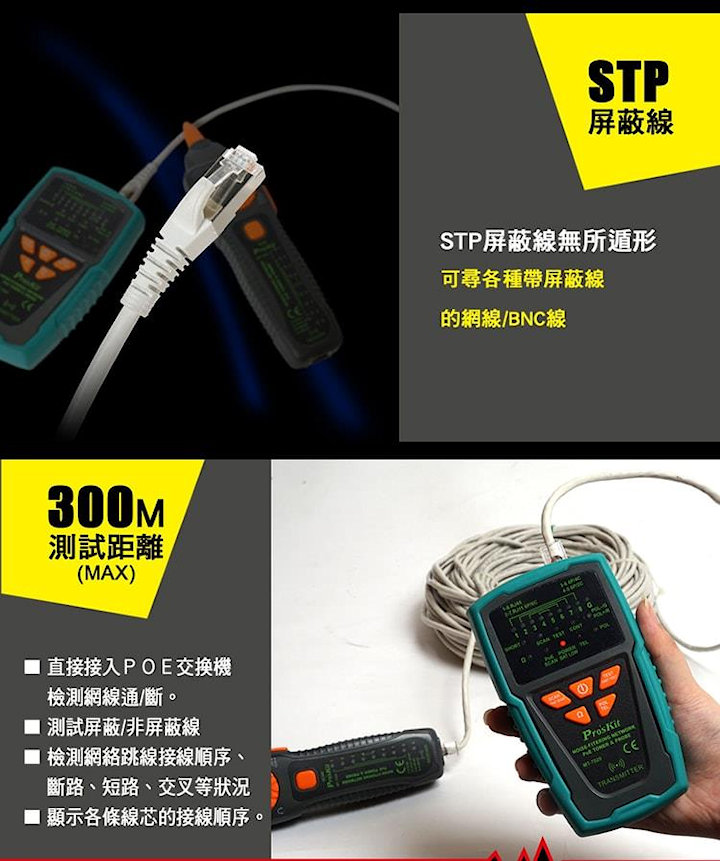

*可尋各種帶屏蔽線的網線、BNC線等。
線序/故障最大測試距離達300米
*可檢測網絡跳線接線順序、斷路、短路、交叉等狀況,也可直接接入交換機檢測網線通/斷。
*顯示各條線芯的線對表(Cable Map)接線順序。
*顯示通路、短路、斷路、交叉的現象和測試屏蔽/非屏蔽線
電話狀態/極性測試
*可檢測電話線路通斷、電話線路正/負極、來電震鈴等輔助功能齊全
使用安全有保障
*輸入保護,帶電尋線、測試時可有效保護儀器不受損壞。
*具有非接觸驗電(NCV) 交流90~1000V 。

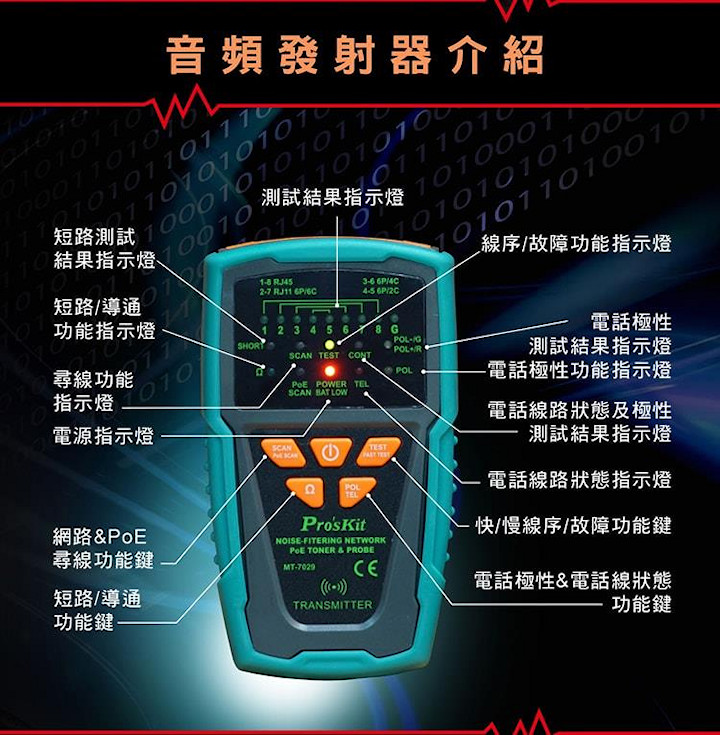

MT-7029 音頻發射器 規格
音頻發射頻率
130KHz
音頻最大測試距離
3公里
線序/故障最大測試距離
300米
最大工作電流
≦70mA
音色
單音調

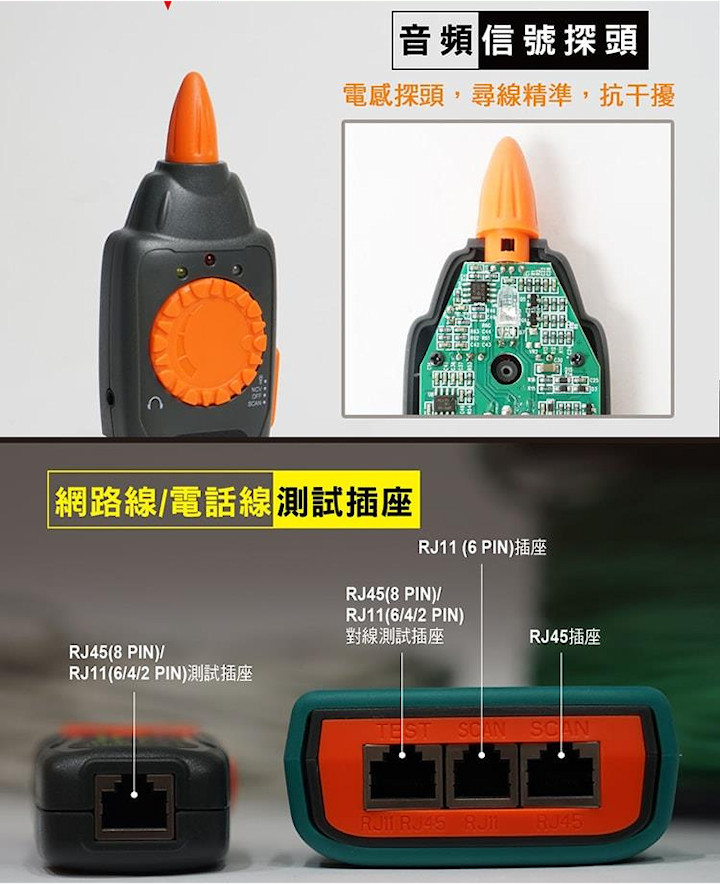

可測試連接阜
TEST插座: 提供RJ45(8 pin)/RJ11(6 pin)線對測試
RJ45 SCAN插座: 提供RJ45(8pin)音頻尋線使用
RJ11 SCAN插座: 提供RJ11(6P/6C/4C/2C)音頻尋線使用。
適用電纜線
RJ45網路線Cat 5、5e、6(UTP/STP)、RJ11/12 電話線Cat 3 (6P/2C/4C/6C)
功能選擇
5 個按式開關(電源、尋線SCAN/PoE SCAN、線對TEST/FAST TEST、短路/導通Ω、電話極性/電話線狀態POL/TEL)
短路/導通測試
1個LED顯示 (線路≦300Ω),同軸電纜線和一般單芯/多芯絞線用鱷魚夾線測試
輸出信號電壓
8Vp-p
線序/故障指示
8個LED,快/慢雙速測試
網路線帶遮蔽指示燈
1個LED
電話線 正/負極性、狀態指示
1個雙色LED
電信設備和路由器活電測試
有
電壓保護
DC 48V
自動關機
約1小時
電池低壓指示
6.5V (電源指示燈閃爍)
電池
DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs)

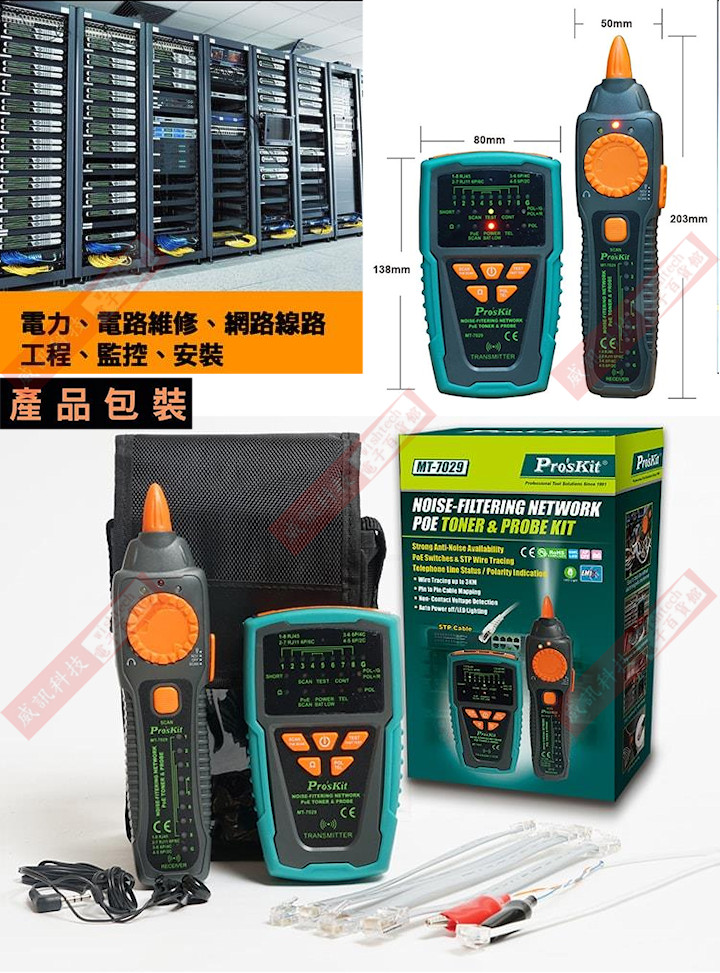

外觀尺寸 (長×寬×高)
138×80×35 mm
重量
140公克

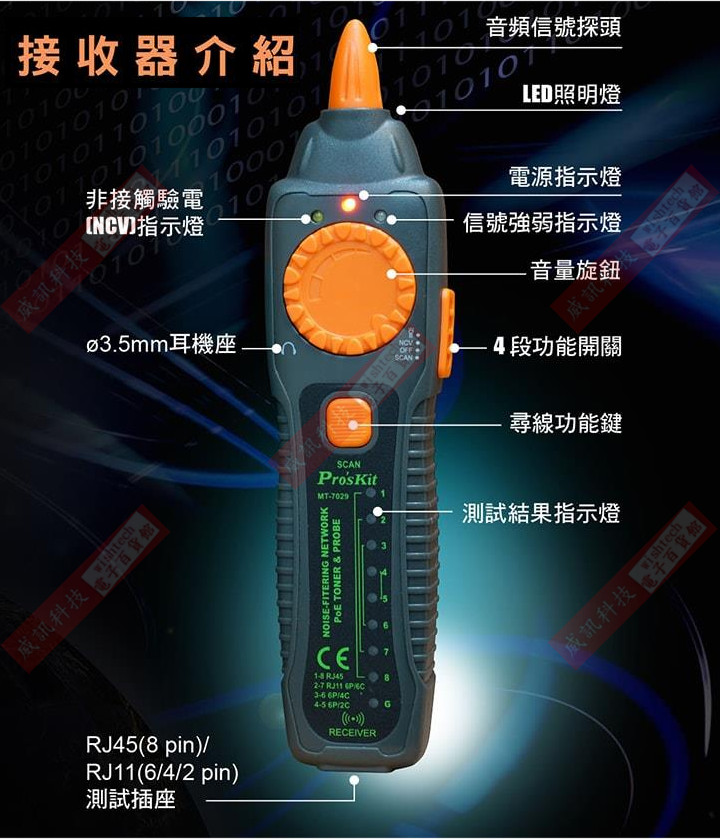

MT-7029 接收器 規格
音頻接收頻率
≦115mA
RJ45(8 pin)/RJ11(6 pin) 共用插座
4段滑動開關(LED照明、非接觸驗電NCV、關機OFF、尋線SCAN)
耳機座
1個
信號強弱指示
1個雙色LED & 蜂鳴器
8個LED
網路線帶遮蔽指示
非接觸驗電(NCV)指示
1個LED (交流90~1000V)
工作照明
電源指示
203×50×32 mm
95公克
配件
RJ45(8pin)網路線、RJ11(6pin)電話線、RJ11(6pin)對鱷魚夾線、耳機、攜存袋、使用手冊
